EKG(심전도)란?

이번에는 심전도에 관해서 관략하게 포스팅을 해보도록 하겠습니다.

EKG(Elctrocardiogram) 심전도란?

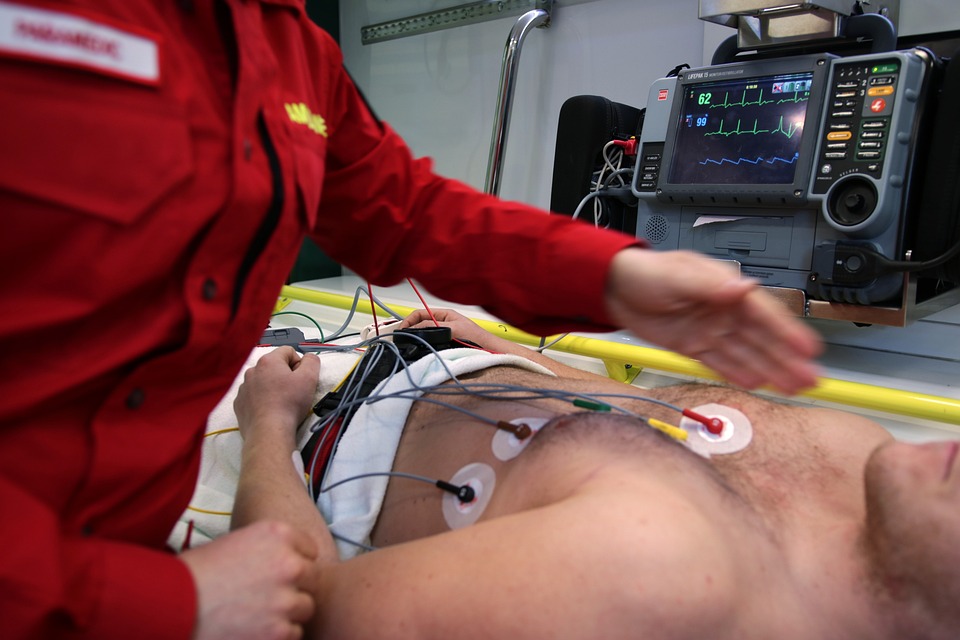

- 심장의 근육 세포들은 심장이 수축하면서 미량의 활동 전류를 일으키는데 이 활동전류의 변화를 가슴 위에서 기록하는 것이 심전도 검사
- 심전도 검사는 풍부한 정보를 간편하게 얻을 수 있으므로 심장 질환의 발견과 진단, 심장의 상태나 반응을 보기위해 사용

심전도 검사로 알 수 있는 것들

- 부정맥의 발견 및 진단
- 협심증이나 심근경색 등의 허혈성 심장병의 발견 및 진단
- 심장질환의 중증도, 예후, 치료효과의 판정 등
- 고혈압으로 생기는 심비대의 진단 그리고 변화
- 수술 및 시술전 심장평가

심전도 검사방법

(1) 표준 심전도 12유도의 명칭

1) 표준사지유도(Standard limb leads : 쌍극유도)
- 두 전극 사이의 전압의 차를 절대치로 기록 하는 양극 유도법
- 사지유도는 전극을 오른손목(RA) 왼속목(LA) 오른발목(RL) 에 연결하여 오른발목(RL)을 접지로 사용(이때 심장에서 최소한 10cm 이상 떨어져 있어야함)
- 유도 I : 왼손과 오른손 사이의 전위차, 유도 II : 왼발과 오른손 사이의 전위차, 유도III : 왼발과 왼손 사이의 전위차
2) 단극사지유도(unipolar libe lead : 단극유도)
- 단극 유도는 유도부위의 전압을 그대로 기록하는 것 [a = augmentation(증폭)을 의미]
- aVR : 심장 중심부와 우측 팔목(RA) 사이의 전위차
- aVL : 심장 중심부와 좌측 팔목(LA) 사이의 전위차
- aVF : 심장 중심부와 좌측 발목(LF) 사이의 전위차
3) 흉부유도(precordial lead)
- 흉부유도는 방실결절을 통해 음극으로 되어있는 환자 등쪽으로 투사
- 유도부위가 조금이라도 틀리면 파형이 틀려져 정확한 위치에 lead를 부착해야함


▷ V1 : 제 4늑간의 우측 흉골연
▷ V2 : 제 4늑간의 좌측 흉골연
▷ V3 : V2와 V4의 중간부위
▷ V4 : 제 5늑간과 좌측 쇄골 중앙성이 만나는 지점
▷ V5 : V4와 수평이 되는 전액와선과 만나는 지점
▷ V6 : V4 와 수평이되는 중액와선과 수직으로 만나는 지점


(2) 심전도 각 Lead(유도)의 의미

▷ Lead I , AVR : 좌 심실의 앞쪽
▷ Lead II, III, aVF : 심실의 아래쪽
▷ aVL  : 심실내경
▷ V1, V2 : 우심실
▷ V3, V4 : 심실중격
▷ V5, V6 : 좌심실


끝으로

- 이번 포스팅에서는 심전도에 대해서 알아보았는데요, 다음 심전도 포스팅에서는 파형에 관한 포스팅으로 찾아오겠습니다. 감사합니다.
